SEKSİYONEL KAPILAR
Thermo 45
Isıtmalı yapılarda ve yalıtımın önemli olduğu durumlarda, en uygun tercih; yalıtım değeri yüksek, 45mm kalınlığında, FCKW’siz poliüretan köpüklü sandviç panel olan Thermo 45’dir. Rahat bir çalışma ortamı ve ekonomik enerji bilançosu için en doğru seçimdir.
Özellikleri
Parmak sıkışma emniyeti
Yüksek yalıtım değerine sahip sağlam çelik paneller
Çeşitli ışıklık (cam) modelleri ve kombinasyonu
Kumlanmış yaylar ve galvanizli mil
Çekme halat, caraskal ve motor tahrik seçenekleri
Optimum güvenlik
Tüm RAL renklerinde teslim edilebilir.
Kapı Paneli (teknik çizim için tıklayınız)
Panellerin birleşim noktaları iç ve dış yüzeyinde parmak sıkıştırma ihtimalini engelleyecek şekilde tasarlanmıştır. Kapılar 500 mm ve 625 mm yüksekliğindeki panellerin kombinasyonu ile üretilir, her diliminin iki yüzü galvaniz saçtır ve 45mm kalınlığındadır. Çelik Paneller arasında FCKW’siz sert PU köpük malzemesi ile ısı yalıtımı sağlanır. İsteğe göre kapı paneli, kısmen veya tamamen ışıklıklı (camlı) yapılabilir. Panelin iç ve dış yüzeyi 125 mm’lik aralıklı hadveler ile eşit bölümlere ayrılmıştır. Kapı toz, ses ve ısı geçirgenliğini önlemek üzere altında taban contası, üst kısmında kiriş contası ve kapının sağ ve sol taraflarında özel contaları ile donatılmıştır. Münferit bölümler arasında da iyi kapanma sağlayan contalar bulunmaktadır. Panellerin standart rengi RAL9002 olup, istenilen RAL kodlarında boyama yapılabilmektedir.

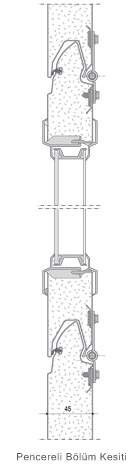

Işıklık (Cam) özellikleri (teknik çizim için tıklayınız)
Thermo-45 panellerde oval cam 700x300mm ölçülerinde, çift cidarlı, şeffaf akrilik ve siyah
plastik çerçeveli kullanılır.
Thermo-45 panellerde dikdörtgen cam 650x350mm ölçülerinde, çift cidarlı, şeffaf akrilik ve
siyah plastik çerçeveli kullanılır.
Prisma-45 panellerde alüminyum çıta bölmeleri arasına, 500mm veya 625mm boyunda, çift kat,
şeffaf akrilik cam kullanılır.
Yataklamalar / Ray Sistemleri
Aşağıda yer alan yataklama seçenekleri arasından binanıza en uygun seçim yapılır:
DY : Düşük Yataklama
SY : Standart Yataklama
YY : Yüksek Yataklama
YY-YÖ : Yüksek Yataklama-Yay Paketi Önde
GY : Giyotin Yataklama
GY-YÖ : Giyotin Yataklama-Yay Paketi Önde
Personel Kapı
Yaya trafiğinin yoğun olduğu yerlerde seksiyonel kapı içine ya da yanına “Personel Kapı” isteğe bağlı olarak ilave edilebilir.
Konstrüksiyon ve Aksamlar
Kapı rayları ve köşebentler, galvanizli çelik saçtan imal edilmiştir. Ray parçaları vidalı bağlantılar ile montaj edildiği için, kapının mükemmel ve sorunsuz çalışması için sonradan ayarlama yapabilmek mümkündür. Profiller güncel emniyet talimatlarına uygundur, dayanıklıdır ve sistem çalışırken insan elinin sıkışma tehlikesini en aza indirir. Çelik halatların tambura sarılması ile kapının hareketi sağlanır. Kapı ağırlığı torsiyon yayların kurulması sayesinde dengelenir ve kapı düşük güç kullanılarak açılır.
Kilitleme
Kapılarda standart olarak manüel bir sürgülü kilit mekanizması mevcuttur. Elektronik tahrikli (motorlu) kapılarda, özel bir kilitleme sistemi uygulanır.
Kullanım
İhtiyaca ve seçime göre kapılar, çekme halatlı, caraskallı veya elektronik tahrikli (motorlu) olabilir.
Renkler ve yüzeyler
Thermo-45 panellerin iç yüzeyinin standart boya rengi RAL 9002’dir. Kapının dış yüzeyi standart olarak RAL 9002 veya RAL 9006’dır, ancak istenilen tüm RAL kodlarında boyamak mümkündür. Yaylar kumlanmış ve çelik parçalar galvanizlidir.
Opsiyonlar ve Aksesuarlar
Kapı Kolu
Sabit Panel
Havalandırma menfezleri
Entegre Personel Kapı
Seksiyonel kapı ile aynı görüntüye sahip Yan Kapı
Paslanmaz çelik menteşeler
Elektronik tahrikli (motorlu) sistemde farklı kumanda elemanları ve ilave kumandalar
Emniyet tertibatları
Montaj
Seksiyonel kapı, standart olarak çelikten imal edilmiş körkasa üzerine takılmaktadır. Kapının montajı için körkasa şakulde, elektrik hattı düzenli, zemin betonu montaja hazır ve düz olmalıdır.

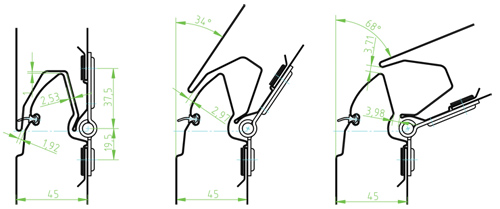

Maksimum açılma 68° (teknik çizim için tıklayınız)
Parmak sıkışma emniyet standardı max. 4mm’dir. Şekildeki kesitte görüldüğü gibi Thermo 45 ve Prisma 45 panellerde iki panel arası açıklık en fazla 3.71mm olmaktadır.
